追求无限的可能


重量更轻

重量:570g(不含附件)


体积更小

手持式、便携性,尺寸:245mm×120mm×50mm


电池更耐用

多种模式为设备供电,5V外接开关电源(免费赠送),4节5号电池(普通或充电电池)
4节全新的5号电池,实测次数高达5800次(直至显示LOBAT低电压)


测试数据更精准

被测试器件类型:限压型浪涌保护器(MOV),开关型浪涌保护器(GDT)
测试结果的精准度用校准功能对比数据(需要已计量的万用表)


产品特点

1、手持式携带方便,干电池、充电电池、外接电源均可,适合办公室和外出现场检测。
2、测试方法简便:一键测式按钮,快速、精准测试,即刻显示浪涌保护器数据。
3、MOV 测试时,导通电压大于或小于预设值±5%时长蜂鸣提示
4、MOV 测试时,漏电流大于20μA 时长蜂鸣提示
5、适用于测试MOV 型和GDT 型浪涌保护器
6、精确测试恒流1mA 下的导通电压
7、精确测试75%的导通电压下的漏电流
8、测试仪升压大于1000V DC
9、便捷的万用表校准方式

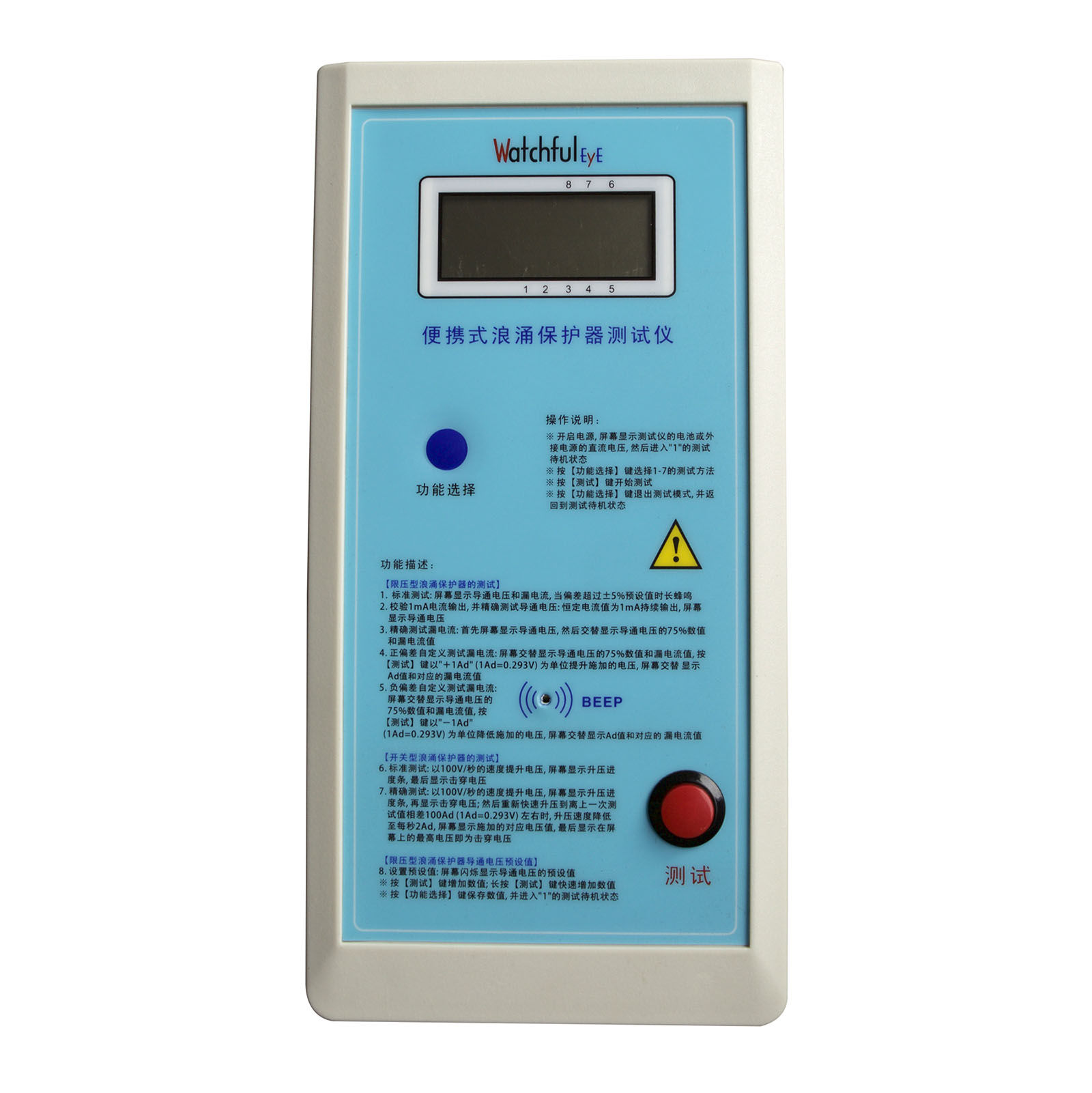

手持式浪涌保护器测试仪

WTH-CS/BT-1000V 手持式浪涌保护器测试仪,适用于限压型和开关型浪涌保护器参数的测量,以此数据来评估浪涌保护器的工作特性和配合施工现场的产品选型。

WTH-CS/BT-1000V 技术参数

导通电压Un(U1mA)测量范围: 120~200 +/-5V,200~1000V +/-2.5%
漏电流测量范围:0~20.0uA +/-0.5uA,20.0~25.0uA +/-2.5%
“功能1”测试模式,测量限压型浪涌保护器,2.5 秒左右显示导通电压和漏电流
击穿电压测量范围:120~1000V, ±2.5%, ±5V(120-1000V)
“功能6”测试模式,测量开关型浪涌保护器,以100V/秒逐步提升直流电压,精确测量击穿电压
导通电压最小分辨率:1V
漏电流最小分辨率:0.1μA
工作温度:0°C ~ +50°C
电源:4 节5 号充电电池、4 节5 号干电池、DC 5V2A 外接电源适配器
重量:570g(不含附件)
尺寸:245mm×120mm×50mm


常见问题

1、测试仪能检测什么类型的浪涌保护器?
能检测:限压型浪涌保护器、压敏电阻MOV、开关型浪涌保护器、放电管GDT、或混合型的浪涌保护器

2、检测浪涌保护器哪几个参数?
测得的参数有:限压型浪涌保护器(MOV)的导通电压和漏电流、开关型浪涌保护器(GDT)或混合型浪涌保护器的击穿电压

3、测试仪可以用充电电池吗?
可以用5号4节充电电池代替普通5号电池使用

4、测试仪可以用充电宝给设备供电使用吗?
可以用2.1A输出的充电宝给设备供电

5、浪涌保护器在通电情况下,能否检测?
浪涌保护器在通电情况下是不能测试的,需要断开浪涌保护器前端的断路器或空开,确认浪涌保护器已经脱离电网,或拔下浪涌保护器的模块进行测试,因为在测试过程中,会对浪涌保护器施加导通电压升高到导通状态,如果带电测试,则会产品对地的一次泄流,造成跳匝短路的风险。



6、测试仪轻便性体现在哪里?
描述一种应用场景:当你在一幢新建筑对浪涌保护器进行测试,此建筑还没供电,所有的插头都还没电的时候,WTH-CS/BT-1000V测试仪是用普通5号电池供电的,根本不会对测试工作造成影响,测试仪的重量仅570g,随身携带是非常方便的,这样轻便性完全体现出来了。

7、4节5号电池能够测试多少次?
我们在实验室模拟操作测试,被测试浪涌保护器的导通电压620V,从装上4节全新的5号电池开始测试,直至测试仪显示LOBAT低电压告警为止,足足测试了5800次,以下是模拟测试的结果:
(1)第一天,装上4节5号新电池,显示屏电压显示6.4V,测试了2300次,显示屏电压显示5.3V
(2)第二天,开启测试仪,显示屏电压显示5.6V,测试了2200次,显示屏显示4.9V
(3)第三天,开启测试仪,显示屏电压显示5.2V,测试了1300次,显示LOBAT,显示屏显示4.6V
注:电池性能的优劣也会对测试次数有影响

8、用于校准的万用表的要求?
万用表测量的电压上限应满足1000VDC,测量的电压精度0.1V
测量的电流精度0.1μA

9、用于校准的万用表的如果只有600V的,我该如何操作校准?
建议万用表测量的电压上限应满足1000VDC,理由:UC385的导通电压中间值是620V,如果万用表的最高测量电压是600V,那么选择用于校准的压敏电阻值要在600V以内。

10、常规的年度计量是必须的吗?
看你自己的实际情况来决定,比如ISO9001等很多规范标准中,要求仪器设备需要有每年的计量证书。

11、我可以委托你们做测试仪的计量吗?
可以的,我们在上海有定点的计量服务单位。一般情况计量在15个工作日内完成。

12、常规的校准是必须的吗?
如果计量的结果是合格的,那么就没必要对测试仪做校准。
